不銹鋼由于材料的不均勻性、應力的影響、環(huán)境方面的條件（主要為氯化物離子的存在），部分鈍
態(tài)保護膜被破壞而產(chǎn)生局部腐蝕。以下為有關具有代表性的 3 種局部腐蝕，表示其腐蝕的機理。

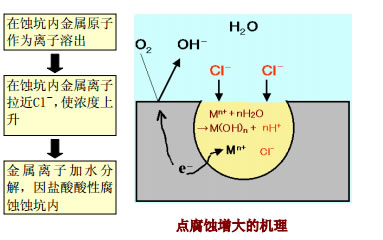

點腐蝕 點腐蝕是在某個特定部位，腐 蝕集中，呈坑狀侵蝕的腐蝕現(xiàn)象。 點腐蝕發(fā)生的條件是：①存在 局 部破壞的保護膜的鹵離子、② 存 在易溶于水的非金屬夾雜物等缺 陷部。點腐蝕如右面所示，成為自 身進行的催化劑。
間隙腐蝕 間隙腐蝕是在法蘭部以及疊 合焊接部位等結(jié)構(gòu)上的間隙及貝 類粘附、沉淀物等間隙部發(fā)生腐 蝕。該部分在間隙內(nèi)的溶解氧不 足，隨著時間的推移而不能維持鈍 態(tài)而產(chǎn)生腐蝕，在與點腐蝕同樣機 理下產(chǎn)生腐蝕。該腐蝕與點腐蝕相 比，即使在溫和的環(huán)境條件下亦產(chǎn) 生。對間隙的余隙影響大。

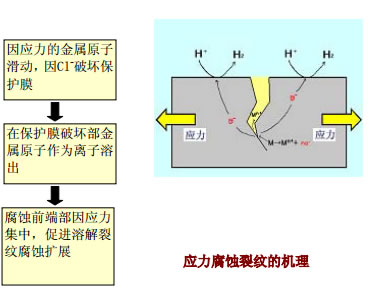

應力腐蝕裂紋 應力腐蝕裂紋系指因應力與 腐蝕的相互作用，在材料上產(chǎn)生裂 紋的現(xiàn)象。 鈍態(tài)保護膜因應力被破壞，在 其前端因應力集中而腐蝕加速，產(chǎn) 生裂紋狀腐蝕。
. |
