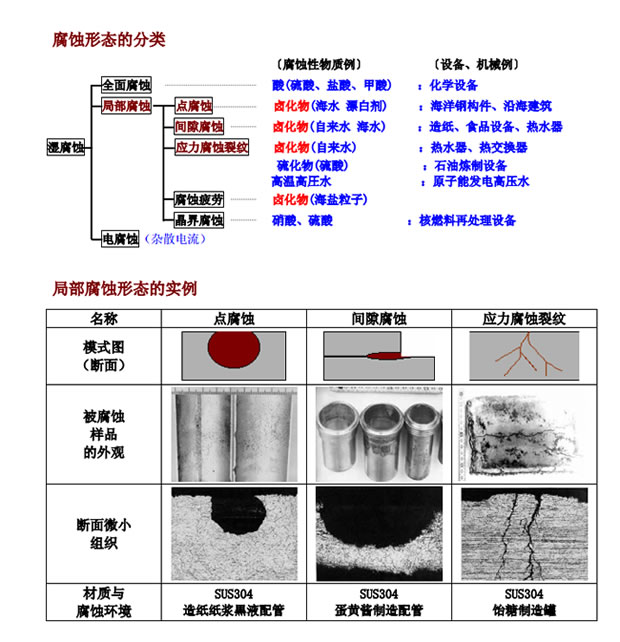

如上所述，不銹鋼通過在表面形成鈍態(tài)保護膜，而具有卓越的耐蝕性，但由于環(huán)境影響，其中被
破壞的部分金屬溶解集中進行，形成局部腐蝕。其中，讓人擔(dān)心的腐蝕是與氯化物離子(Cl－
)有關(guān)的局
部腐蝕，特別在蝕坑處產(chǎn)生“點腐蝕”、在間隙結(jié)構(gòu)處產(chǎn)生“間隙腐蝕”、因焊接等殘余應(yīng)力的部位容
易產(chǎn)生“應(yīng)力腐蝕裂紋（SCC）”。這些腐蝕主要與氯等鹵化物離子有關(guān)，因電氣化學(xué)的反應(yīng)而產(chǎn)生、擴
大腐蝕。
. |
